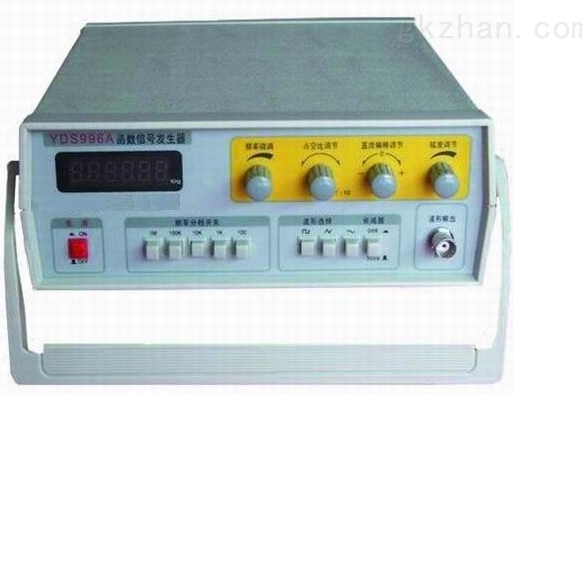

YR1M函数信号发生器

YR1M函数信号发生器

型    号: TZ42-YDS996A
报    价:
分享到:

YR1M函数信号发生器
本函数信号发生器,能产生0.6Hz ~ 1 MHz的正弦波、方波、三角波、脉冲波、锯齿波信号波形,具有直流电平调节、占空比调节,其频率可数字直接显示。适合在音频、机械、化学、电工、电子、医学、土木建筑等各个领域的科研单位、工厂、学校、实验室用,并可用于学校电工,电子及相关课程的教学演示示教。

TZ42-YDS996AYR1M函数信号发生器的详细资料:

YR1M函数信号发生器

YR1M函数信号发生器



1M函数信号发生器 型号:TZ42-YDS996A

库号:M392616

本函数信号发生器,能产生0.6Hz ~ 1 MHz的正弦波、方波、三角波、脉冲波、锯齿波信号波形,具有直流电平调节、占空比调节,其频率可数字直接显示。适合在音频、机械、化学、电工、电子、医学、土木建筑等各个领域的科研单位、工厂、学校、实验室用,并可用于学校电工,电子及相关课程的教学演示示教。



二、技术指标

1、频率范围:0.6Hz ~ 1 MHz

2、输出波形:正弦波、方波、三角波、脉冲波、锯齿波等

3、输出电压幅度:大20 Vp~p

4、功率:≥ 3 W

5、衰减器:30 db

6、直流电平:-10 V ~ +10 V

7、占空比:10 ~ 90%(方波)

8、频率误差:≤ ± 5%

9、波形特性:正弦波失真 ≤ 2%

三角波、锯齿波非线性 ≤ 2%

方波上升时间≤50us

10、电源电压:交流 220 V、50 Hz

11、环境条件:温度 -10℃ ~ +40℃

相对湿度 < 80 %( + 40℃ )

大气压力 760 mm Hg ± 3 mm Hg

12、外形尺寸:80(H)×180(W)×225(D)mm

13、重量:1 Kg



三、版面说明

1、电源开关:( ON )按入开

2、功能开关:输出波形选择

~ 正弦波

л方波和脉冲波(具有占空比可调)

N 三角波和锯齿波

3、频率微调:可调频率覆盖范围10倍

4、分档开关:10Hz - 1MHz,分五档选择

10Hz - 100Hz

100Hz - 1000Hz

1000Hz - 10KHz

10KHz - 100KHz

100KHz - 1MHz

5、衰减器:开关按入时衰减30 db;

6、幅度调节:0 – 20 Vp-p

7、直流偏移调节:当开关拉出时,直流电平为 -10V - +10V连续可调;见后面板

当开关按入时,直流电平为零

8、占空比调节:当开关按入时,占空比为50% - 50%;

当开关按出时,占空比在10% - 90% 内,连续可调,频率为原来的1/10

9、波形输出:波形输出端



四、使用方法

1、将仪器接入交流220V,50Hz电源,按下电源开关,指示灯亮。

2、按下所需波形的选择功能开关。

3、在需要输出脉冲波时,拉出占空比调节开关,调节占空比可获得稳定清晰波形。此时频率为原来的1/10,正弦和三角波状态时按入占空比开关旋钮。

4、当需要小信号输出时,按入衰减器。

5、调节幅度旋钮至需要的输出幅度。

6、当需要直流电平时拉出直流偏移调节旋钮,调节直流电平偏移至需要设置的电平值,其它状态时按入直流偏移调节旋钮,直流电平将为零。



五、注意事项

1、 把仪器接入电源之前,应检查电源电压值和频率是否符合仪器要求。

2、 仪器需预热10分钟后方可使用。

3、 不得将 > 10V(DC或AC)的电压加至输出端。



六、附 件

1、输出测试电缆线一根。
