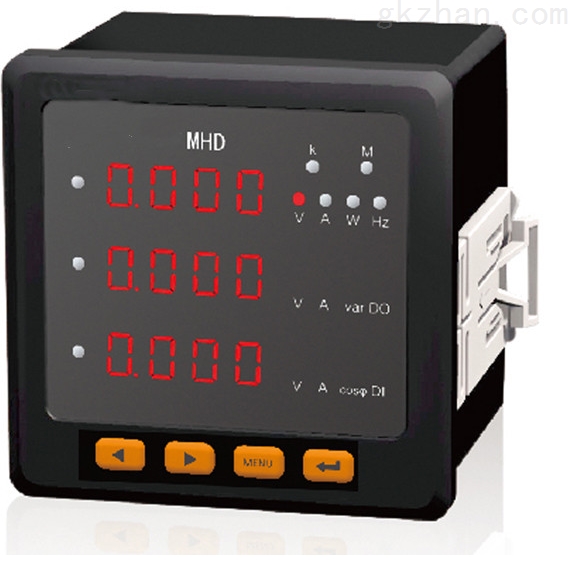

YR多功能表MHD-9C302

YR多功能表MHD-9C302

型    号: SW32-MHD-9C302
报    价:
分享到:

YR多功能表MHD-9C302

性能特点

高精度测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
正反向有功/无功电能计量
测量电压、电流的总谐波畸变率(THD),2-15次奇次谐波分量
提供数码管或液晶显示,本地数据查询
菜单直观,按键操作简单
电流、电压变比可编程
支持RS-485通讯,Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变

SW32-MHD-9C302YR多功能表MHD-9C302的详细资料:

YR多功能表MHD-9C302

YR多功能表MHD-9C302



多功能表MHD-9C302 型号:SW32-MHD-9C302

库号:M404926


 性能特点

高精度测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
正反向有功/无功电能计量
测量电压、电流的总谐波畸变率(THD),2-15次奇次谐波分量
提供数码管或液晶显示,本地数据查询
菜单直观,按键操作简单
电流、电压变比可编程
支持RS-485通讯,Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
安装方便,接线简单,工程量小
宽范围交直流通用电源:AC/DC 80V~270V
完成SCADA、PLC中多种通讯软件的组网
测量精度
电压
0.5级
电流
0.5级
有功功率
0.5级
无功功率
0.5级
功率因数
0.5级
频率
±0.02Hz
有功电能
0.5S级或0.2S级
无功电能
1级或2级
电压谐波
1级
电流谐波
1级
信号输入
接线方式
三相四线、三相三线、单相
额定电压
AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流
AC 1A、AC 5A
过负载
电压:1.2倍(持续),2倍/1秒(瞬时) 电流:1.2倍(持续),10倍/5秒(瞬时)
功耗
电压:<1VA/相 电流:<0.4VA/相
阻抗
电压:>300kΩ 电流:<20mΩ
频率
45~65Hz
辅助电源
工作范围
AC/DC:80V~270V
功耗
<4VA
功能模块
通讯接口
支持1路RS-485通讯,Modbus-RTU协议 波特率:2400~19200bps,默认9600 bps
开关量输入
支持4路干结点输入
开关量输出
支持3路继电器输出 容量:AC 250V/5A,DC 30V/5A
变送输出
支持1路模拟量输出:0/4~20mA或0~5/10V
电能脉冲输出
支持2路电能脉冲输出 常数:5000或20000imp/kWh(kvarh)
环境
工作温度
-10℃~+55℃
存储温度
-25℃~+70℃
相对湿度
≤93%,无腐蚀性气体场所
海拔
≤2500m
安全
绝缘电阻
>100MΩ
交流耐压
AC 2kV
电磁兼容性能
静电放电
4级
电快速瞬变脉冲群
4级
浪涌(冲击)
4级
外形尺寸
面框尺寸(mm)
120×120;83×83;96×96
开孔尺寸(mm)
111×111;76×76;91×91
